产品简介
定子测温电阻主要应用于发电机定子线圈绕组和铁芯的监测。针对发电机定子线圈的特殊情况进行了优化设计。
一切努力都是为提高测温电阻的长期稳定性和可靠性,从而给机组提供安全稳定有效运行提供保障。这要求在测温电阻的制造和安装各个环节上下功夫。

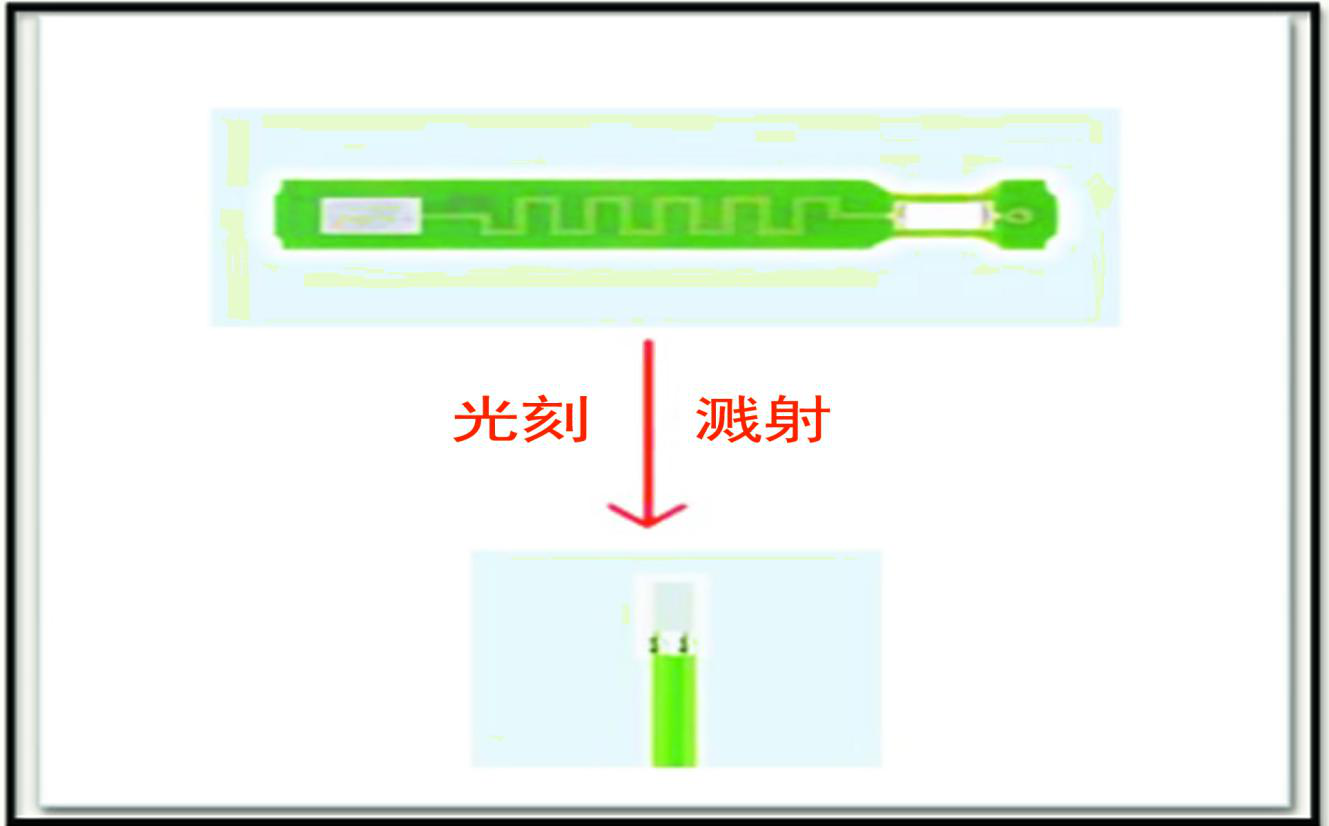

1、采用高品质的Pt100芯片 前面提到了铂电阻要优于其他材料的测温电阻,而铂电阻芯片的品质也是千差万别的。目前我公司均采用进口德国贺利氏溅射光刻工艺制作的Pt100芯片,精度要求达到A级。这类芯片的漂移很小,长期稳定性高,而且抗冲击和振动。芯片引脚采用铂镍合金。因为芯片引脚***终要和导线或铠装丝的芯线焊接,焊接容易导致金属材料发脆而断开,所以这也是个薄弱环节,而我公司采用的激光焊接则可很好的解决这个问题。芯片引脚采用铂镍合金可以保证焊接后引线的机械性能,避免导线在传感器内断开。
2、采用特制的耐油耐温引线 引线长期浸泡在透平油里出现变硬变脆是由于引线***外层绝缘层材料选择不合理造成的,例如引线的外皮材料是PVC材料,其耐油、耐温性能比较差。在温度较高场合,它的耐油性能会大大的降低,使用寿命会缩短很多。在较高温度的透平油中长时间浸泡后,导线会出现变硬、变脆的现象。我们选用耐油、耐温的进口特殊聚合物简称F-4。它具有优良的耐油、耐腐蚀和耐热性能,可在-50~250℃温度内长期使用。除在高温高压下氟元素和熔融状态的碱金属对它有腐蚀作用,其它诸如强 酸(包括浓硝酸和王水)、强碱、强氧化剂、油脂、酮、醚、醇等即使在高温下也对它不起作用。另外它的耐开裂性能也非常突出,可以******解决导线长时间泡在透平油中出现开裂的问题,可保证在机组中工作8年以上。采用一体化网状屏蔽,理论上说磁场比电场更难屏蔽,对于强磁场的干扰来说,网状屏蔽是***有效的方案。
3、三线制以上的接线方式 我们推荐用三线制的接线方式,传感器本身要做成三线制的,测温系统中各个环节都要用三线制的方式来接线,这样才能有效的保证测量精度。这里特别强调,一定不要采用二线制的接线方式。
4、封装工艺和结构 采用高温高压一体成型,有效提高产品的耐高温、抗腐蚀、耐电压和长期工作的稳定性等特点,其***大的优点是使传感器的导热性和绝缘性能大大提高,进而更有效的对温度进行监测。
7、定做测温热电阻 对于电厂工况的特殊性,测温电阻都要有针对性地进行设计和制造。
(安徽源广仪表专业生产电站专用测温热电阻)
目前生产耐油耐温(油槽专用)电缆厂家很多,能够做到耐油耐温引线三芯阻值一致的厂商很少。三线制每100米的导线,每一根导体线阻不能超过0.02欧姆,三根引线阻值必需相同。这样连接Pt100热电阻方能达A级标准。

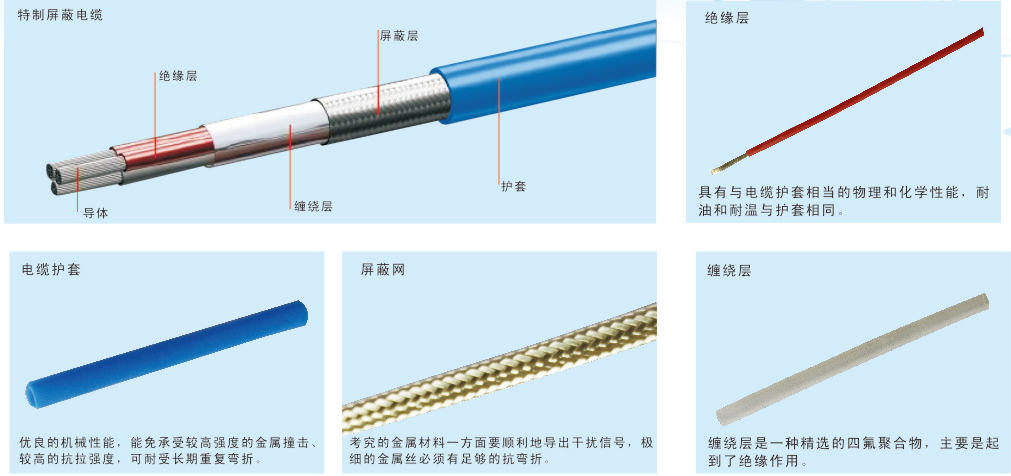

安徽源广仪表有限公司生产的特制耐油耐温屏蔽电缆在行业中已是知名品牌。引线采用一体化网状屏蔽、铜镀银导体、铜镀银屏蔽。
主要技术:
a、进口薄膜Pt100芯片
b、精度等级:A级
c、铜镀银导体、铜镀银屏蔽、进口特殊聚合物外护套
d、耐电压可达AC 3000V/min
e、高温高压一体成型
f、引线纵向拉力可达100N
g、质保10年
