铂热电阻内外快速连接式油槽密封装置三防板解决引线渗油漏油

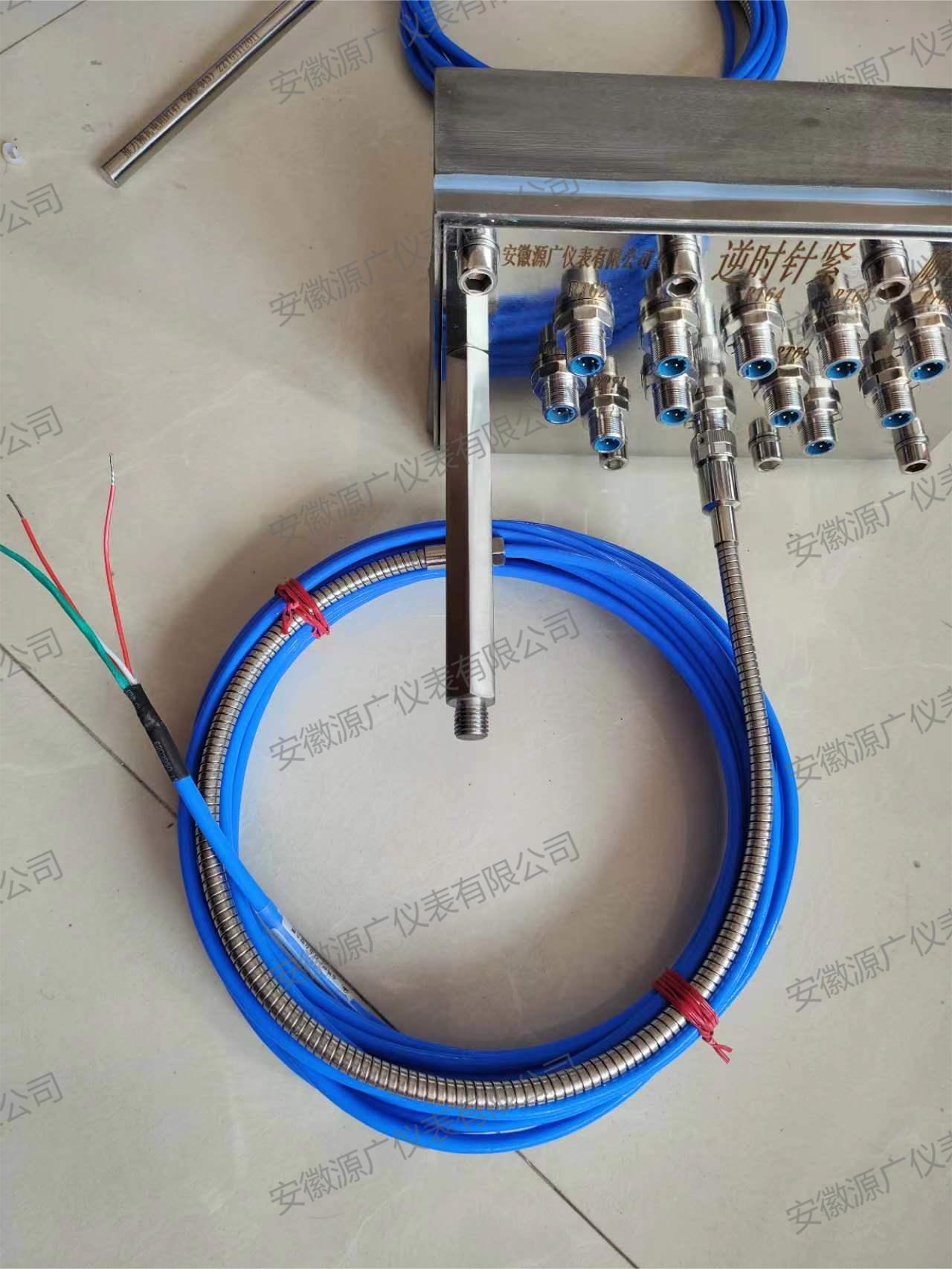

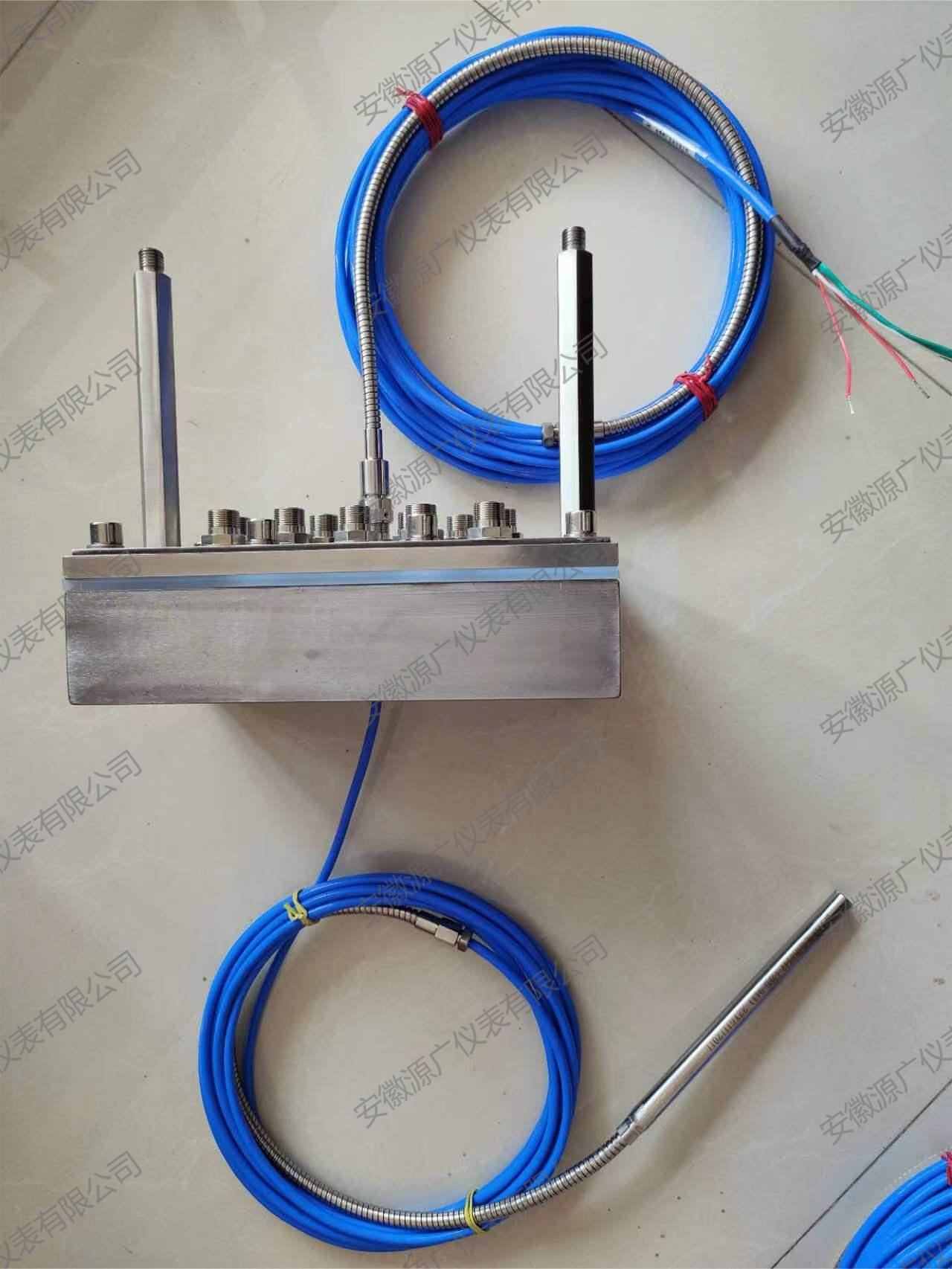

  此装置不仅保留了与一体式出线密封装置的稳定性和可靠性，而且在机组检修维护时，不需要将测温电阻引线从端子箱内拉出，只需将油槽内外的连接器解开拔出就可。极大方便现场检修维护。如下图

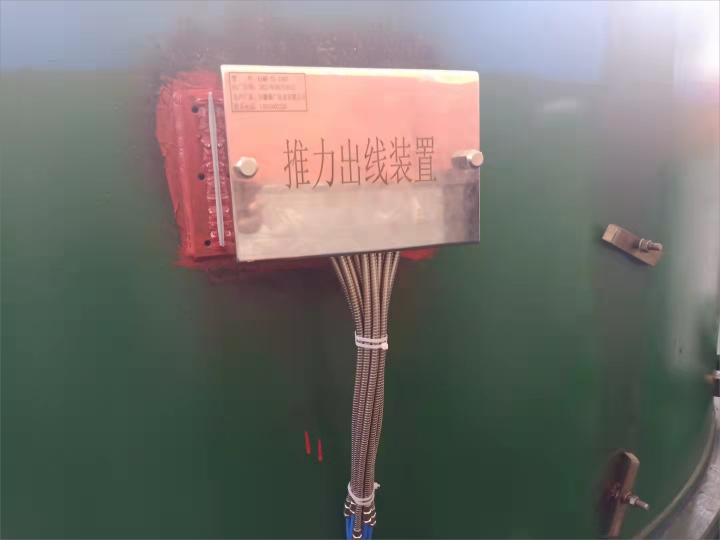

现场拆掉原装置后，把定制的出线装置安装好，与油槽壁焊接，然后用着色渗透探伤剂检查焊接部位是否有裂纹，有则补焊 ，以免造成漏油情况。用一个油槽出线装置可实现一个油槽内所有测温电阻出线。

5.3.1、油槽内走线：在发电机组轴瓦油槽内，机组正常运行之后，油流对测温电阻探头和引线连接部位冲击力很大，现场安装需注意：就近多点固定；尽量顺着油流冲击的方向布线，减少油流对引线的冲击。

测温电阻引线在油槽内每隔30cm用白布条绑扎，然后用AB胶 ，将A胶和B胶按1:1的比例混合后，用无水乙醇稀释，然后涂刷至白布条绑扎接头处，使其固化，引线集结成束。

沿油槽底部，每隔50cm焊接金属耳环，测温电阻引线集结成束，用玻璃丝带或者白布条绑扎固定，避免引线在油槽内发生机械损坏。

5.3.2、油槽内引线绑扎：引线在油槽内的走线建议采用白布条绑扎，使引线集结成束，减少油流冲击的影响。通常采用F4材质的扎带，但存在磨破引线的隐患。

5.3.3、特点：

           热电阻连接器采用压接式，不用一滴焊锡，信号传输更稳定。

解决了测温电阻油槽分个出线的问题，减少维护人员工作量，实现可靠密封。

油槽内导线可采用不锈钢金属软管保护，避免导线的机械损伤，便于现场布线。

油槽内布线采用更合理的工艺，保证了测温电阻长期可靠地运行。

选用不锈钢或油槽本体同种材质Q235碳素钢，便于现场焊接，出线面板采用镀镍处理防止生锈。
